【广东】深圳地铁22号线以工业化建造标杆赋能地下工程技术升级

在深圳地铁22号线一期工程凯丰站至民乐站区间的地下深处，两台土压/TBM双模双护盾盾构机正以日均十余米的速度向前掘进。这条左线长3110米、右线长3170米的隧道，最大埋深达171.8米，沿途依次下穿汇龙花园、4号线既有区间、深汕铁路等十余处重大风险源，面对"长距离、大坡度、多穿越、硬岩地层"的多重挑战，中铁六局交通公司深圳地铁22号线项目部以"深圳地铁工业化建造标杆+盾构标准化示范工地"为核心定位，在盾构刀具适配保护、壁后豆砾石分级注浆两大核心工艺上实现技术突破。

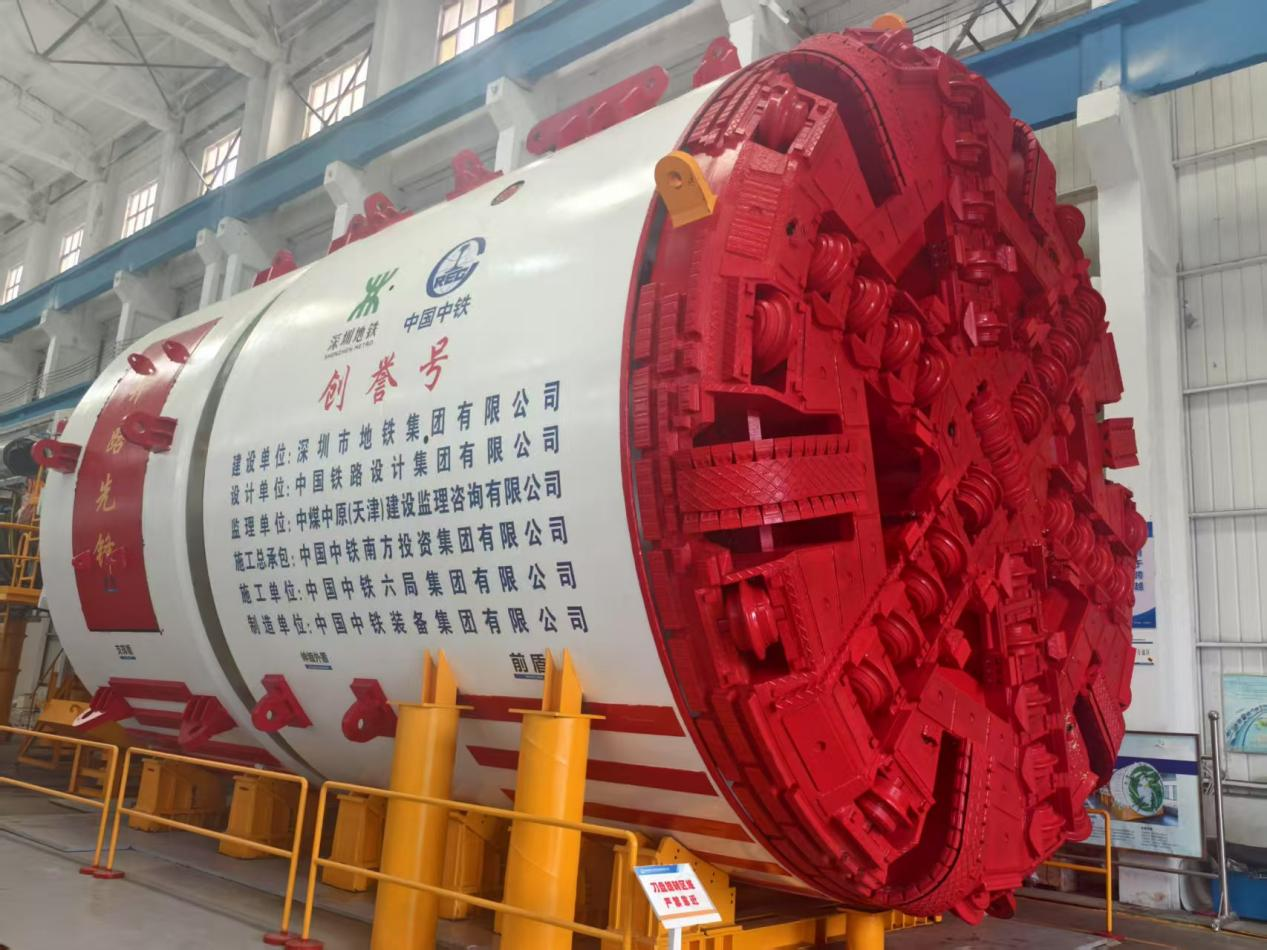

复杂地层适配能力是盾构施工的核心关键，项目部立足深圳22号线区间地质特点，定制优化双模盾构TBM刀具系统，通过科学选型与多重防护设计，大幅提升设备掘进稳定性与使用寿命，适配区间多变复合地层施工需求。本次采用重型面板式刀盘结构设计，整体刚度、强度大幅提升，可兼容粘土、砂层软土地层及风化岩、基岩突起复合地层掘进作业，设备开挖直径达φ6670毫米。

刀具配置精准适配掘进工况，正面配置19寸高强度滚刀，最小刀间距精准控制为75毫米，掘进切削密度均匀、效率更高。同时采用专用TBM刀具安装工艺，搭配合金耐磨刀箱，大幅提升刀具安装稳固性与结构强度。为强化耐磨抗冲击性能，19寸滚刀刀圈专项优化材质性能，显著提升刀具抗冲击、耐磨损能力，有效降低复杂地层刀具损耗、减少换刀频次，大幅提升施工连续性。

隧道壁后回填质量直接决定隧道成型精度、结构稳定性及后期沉降控制效果。项目部创新采用“豆砾石填充+止浆环封堵+定点注浆”三步式分级壁后回填工艺，建立标准化、参数化施工体系，彻底解决传统回填密实度不足、管片偏移、地层沉降等通病。

第一步开展精准豆砾石填充作业，在管片拼装完成后方第3环启动施工，固定1-2点位、10-11点位双点位同步填充，严格控制施工风压，实现管片与围岩间隙均匀填充，初步形成隧道支护基础。第二步施作止浆环加固封堵，在适当范围内实施全环点位注浆，每20至25环间隔布设一道止浆环，利用设备换刀窗口期错峰施工，不占用掘进工期。第三步实施深层稳压注浆，在拼装环后方定点作业，稳定控制注浆压力，待泄压孔均匀流出纯净水泥浆即刻停止注浆，全方位保障注浆饱满密实。

此次双模盾构TBM两大核心工艺的落地应用，构建起标准化、参数化、可复制的地铁隧道施工体系，有效提升了复杂地层隧道掘进效率与施工质量，隧道成型平整度、结构稳定性、沉降控制精度均达到行业优质标准。
